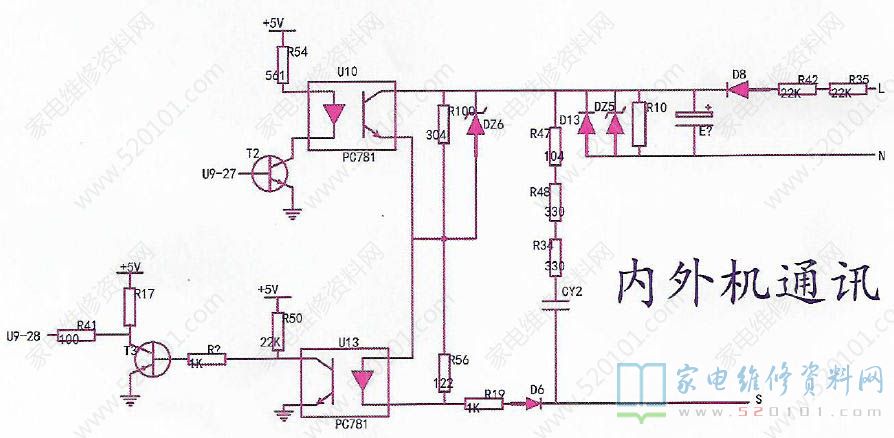

大家看扬子的通讯电路56V供电也是外机提供的，L经R35 R42限流D8半波整流和R10分压E?滤波，DZ5 稳压二极管稳压，最后得到+56V 供电。
其中R100和DZ6并联再光耦两端起到并联分流保护U10，R56也是这个左右保护U13内部的发光二极管。
当外机CPU-27脚发高电平常T2三极管导通-+5V 经R54限流送至发光二极管经T2CE入地-此时二极管发光-U10三极管导通-+56V经U1034脚送至U13发光二极管侧-假如内机CPU发送端也发送高电平-此时通讯环路中就会有足够的电流流过-U13二极管发光-其34脚导通R50 电阻下端低电平-经R?限流后送至T3三极管基极也会是低电平T3截止-+5V经R17上拉R41限流把高电平送至U9-28。
发送和接收大家不再赘述，请参看格力通讯电路讲解章节。

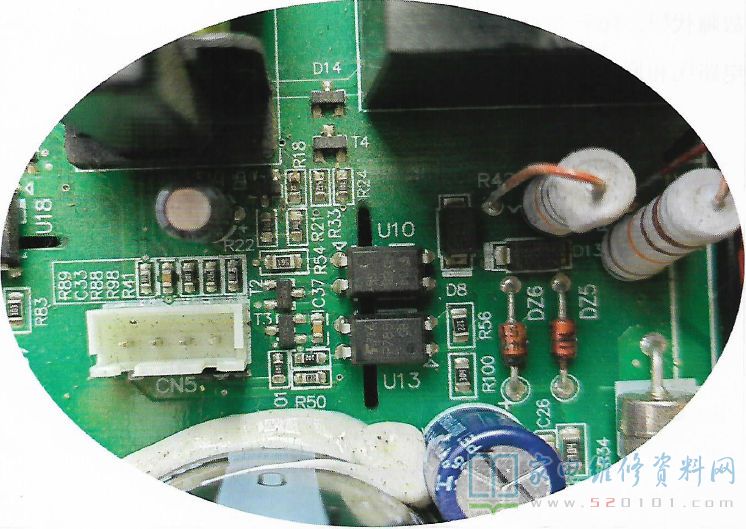

该部分细节和标注:
2、问题代码：F92 压缩机缺相保护

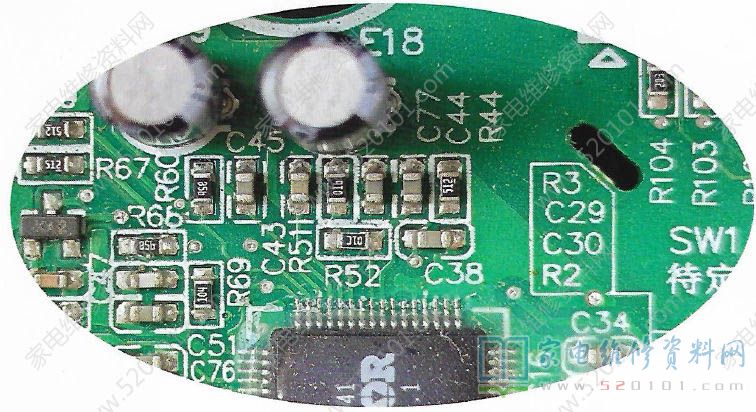

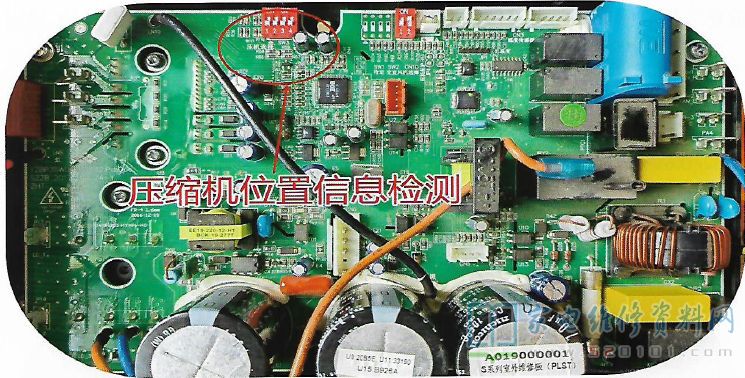

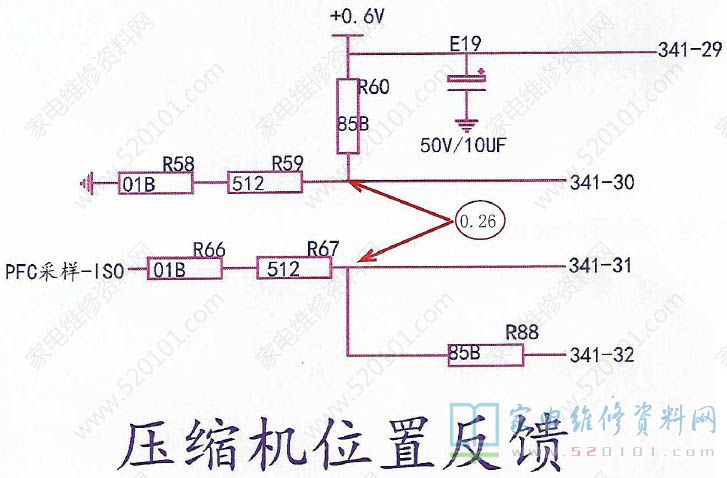

IPM地方信息测试电路借用了CPU内部的运放器，其中29脚是基准电压0.6V给IPM地方信息测试电路做供电，3031 32依次对应运放芯片同相反相输出端。
依据欧姆定律易知30、31脚电压为0.24V，32脚电压有同相放大计算来的。

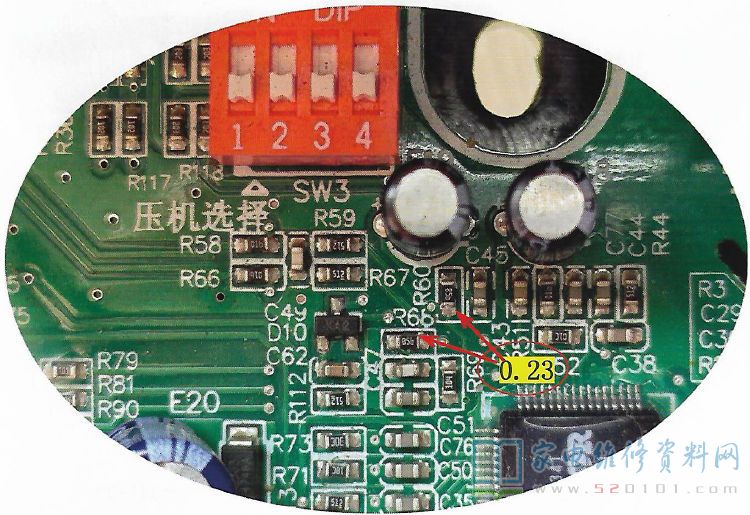

U32=0.6V下 图是细节和电压标注:

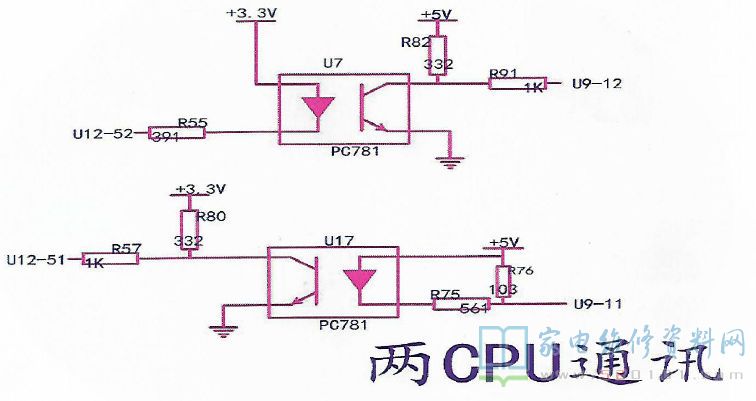

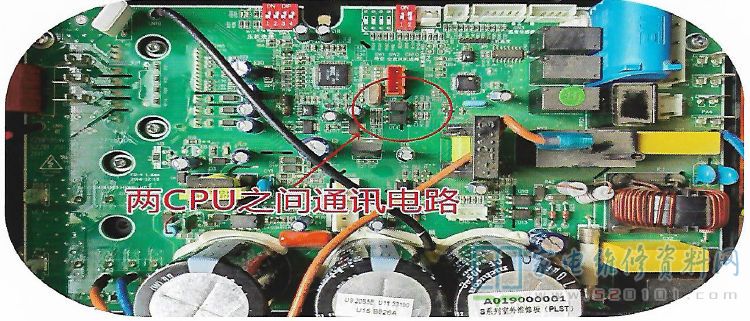

3、CPU通讯电路
该部分为两CPU通讯电路为全双工TTL通讯。
341低51、52脚依次是驱动CPU的接收端和发送端。当52脚发低电平常U7内部发光二极管两端就会有压差，二极管发光。 其感光三极管导通U7-3脚对地导通主CPU U9接收低电平。
当驱动CPU发高电平常，二极管不发光三极管截止+5V 经R82、R91限流送至主CPU 12脚接收高电平。
同理以下是主CPU发送驱动CPU接收和上述相同不再赘述，因其发送和接收互不影响，且通讯线上传输的是TTL电平，所以大家称之为TTL全双工通讯。

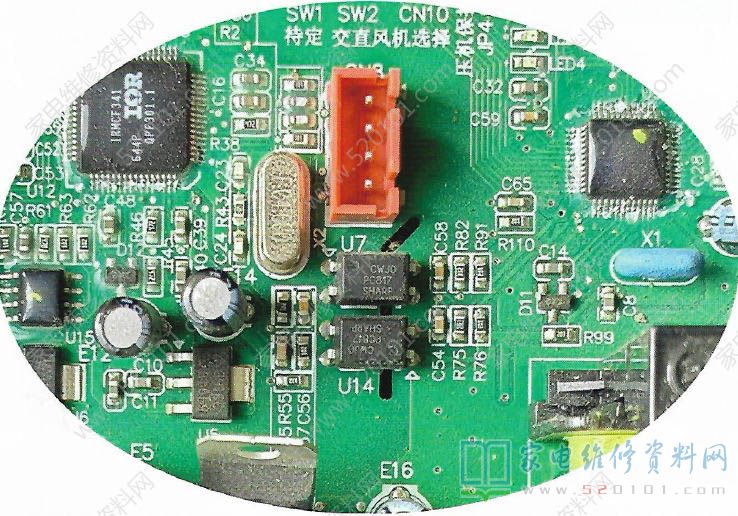

以下是细节和标注:

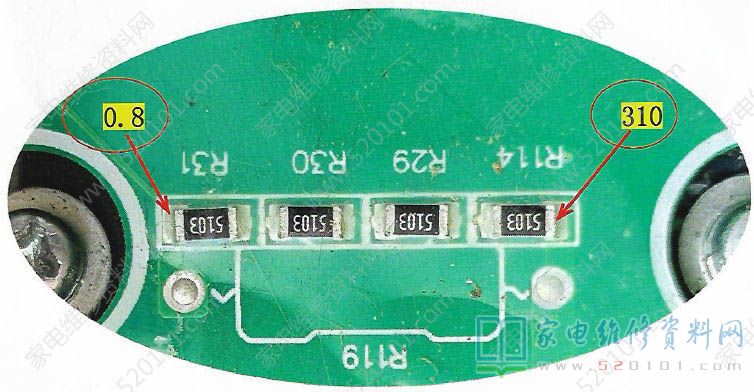

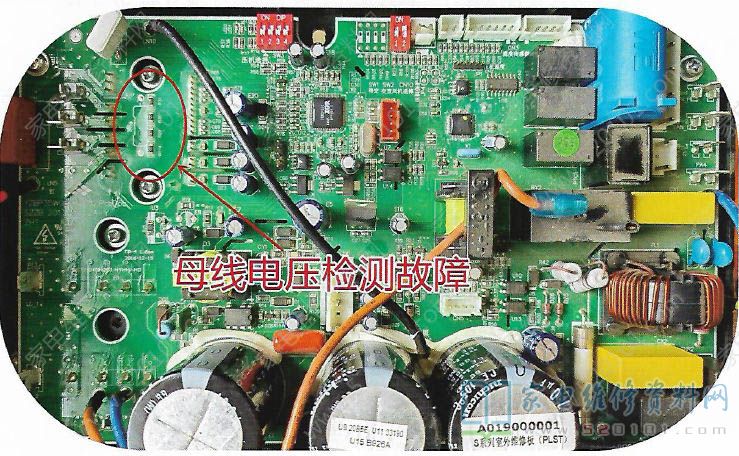

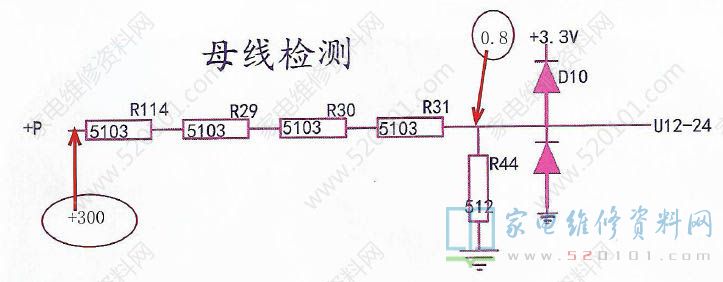

4、问题代码：F76 直流电压保护

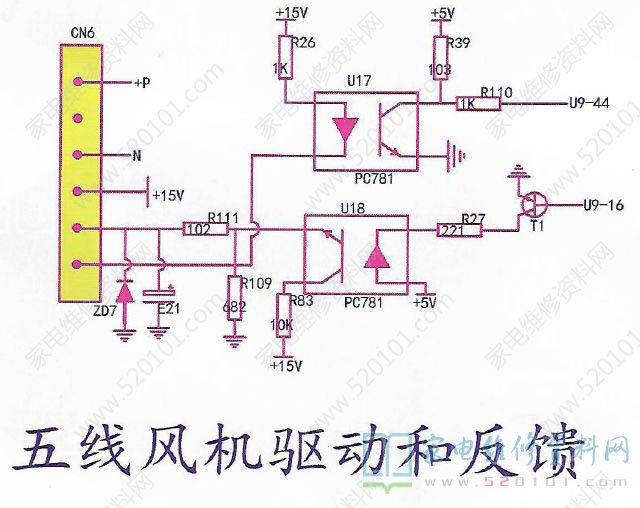

5、问题代码：F58 室外风机问题
大家看一下CN6是一个5针的插件，第12针是+310v和GND，第3针是+15V供电，第4针是驱动信号输入，第5针是风机反馈信号。
当主CPU发出高电平U18发光二极管发光- U18内感光三极管导通-+15v供电经期34脚再经R11限流送至第4针-当内机内部电路板的到+15v时就会驱动风机转动起来。
风机反馈信号脉冲会经第5针反馈给U17发光二极管负极-当发光二极管负极得到低电平其发光-U9-44会得到低电平-当反馈信号为高电平U17不发光-U9-44 接收高电平。

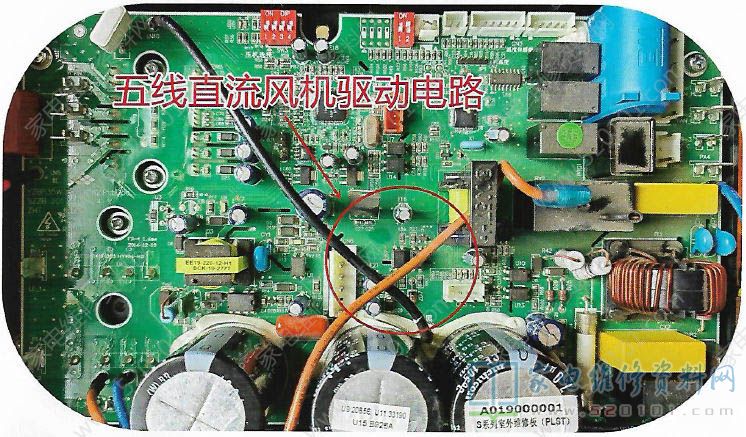

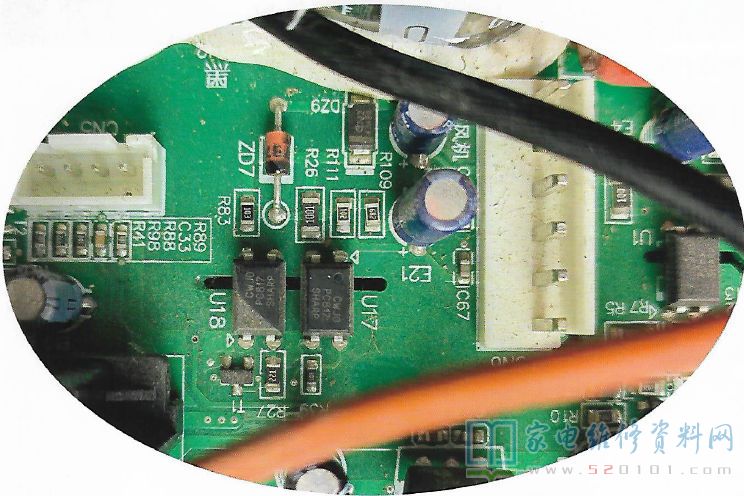

下图是细节和标注:
