海尔LE32G310G液晶电视不按期无伴音的通病修理

海尔LE32G310G型液晶彩电，开机后图像正常，不按期出现无伴音现象，有时开机后几分钟就出现，有时开机后几个小时才出现。

该机主板型号是TP.VST69T.PB901， 主芯片U1型号是TSU69KBT-Z1-S1，功放电路UA1使用非总线控制的D类功率放大器TPA3110LD2，如图1所示。

外部输入的音频信号送给U1，经U1切换后从其11、12脚输出，送给UA1的③脚、④脚和11脚、②脚。UAl的输入方法为差分输入，并且内置偏置电路，正常偏置电压为2.9V。音频信息经UA1功率放大后从18、20脚及23、25脚输出，推进扬声器发声音。
更换信息源试机，问题依然，判断问题出在静音或功率放大电路中。在问题出现时，测量UA1供电正常，但音频信号输入端电压均为0.1V，正常时约为电源电压的一半，即6V;①脚、②脚电压也为0V，即UA1处于静音状况。在本机中，UA1的①.②脚是并联在一块的，当UA1内部保护电路动作后，②脚输出低电平，使①脚也为低电平，即让UA1进入静音状况。
为了迅速查找问题点，在伴音正常时用热风枪加热U人工智能及外围元件，当加热UA1输入端时，问题非常快出现。接好数字万用表监测输入端电压，在加热过程中发现，UA1 11脚电压正常时为2.966V，波动一下后变为2.890V ，随后变为0V，此时伴音消失。怀疑UA1 11脚外接电容CA21有问题，将它换新后问题排除。
提示:CA21的性能变差后，送给U人工智能的差分信号不平衡，其正、负输出端存在直流电压差，内部控制电路输出保护信号，②脚输出低电平，功放电路停止工作。

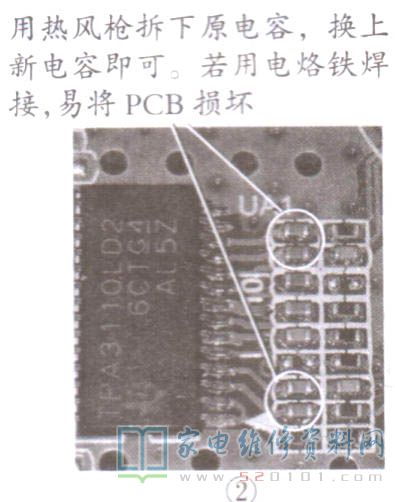

为预防UA1的另外3只输入电容也出现问题，建议将CA6、CA8、CA20、CA21一并替换为1uF的优质贴片电容，如图2所示。事后笔者又修理多台同机芯伴音问题，更换上述4只电容后问题排除，看来该机芯彩电在此处所用的贴片电容水平欠佳。
